Model kodu · CLT-1102
RGB ışık alıcısı
RGB LED hatları için renk yönetimli alıcı ünitesi.
Yakında
Bu ürün geliştirme yol haritamızda; fiyatı satışa sunulduğunda açıklanır. Projenize uygunluğunu şimdiden ekibimizle konuşabilirsiniz.
Haberdar olmak için yazınMOQ · 10 adet
Minimum sipariş adedi, üretici ve bayi alımları için geçerli toptan koşuludur. Tek bir proje için bu adede ulaşmanız gerekmez; ihtiyacınız kadar adet için bizimle iletişime geçin.
Tek proje için iletişime geçinTeknik bilgiler
- Model kodu
- CLT-1102
- Kategori
- Işık Kontrol
- Mimari
- Standalone
- Birim
- adet
- MOQ
- 10 adet
Teknik Döküman
Teknik doküman
Revizyon 1
Genel Bakış

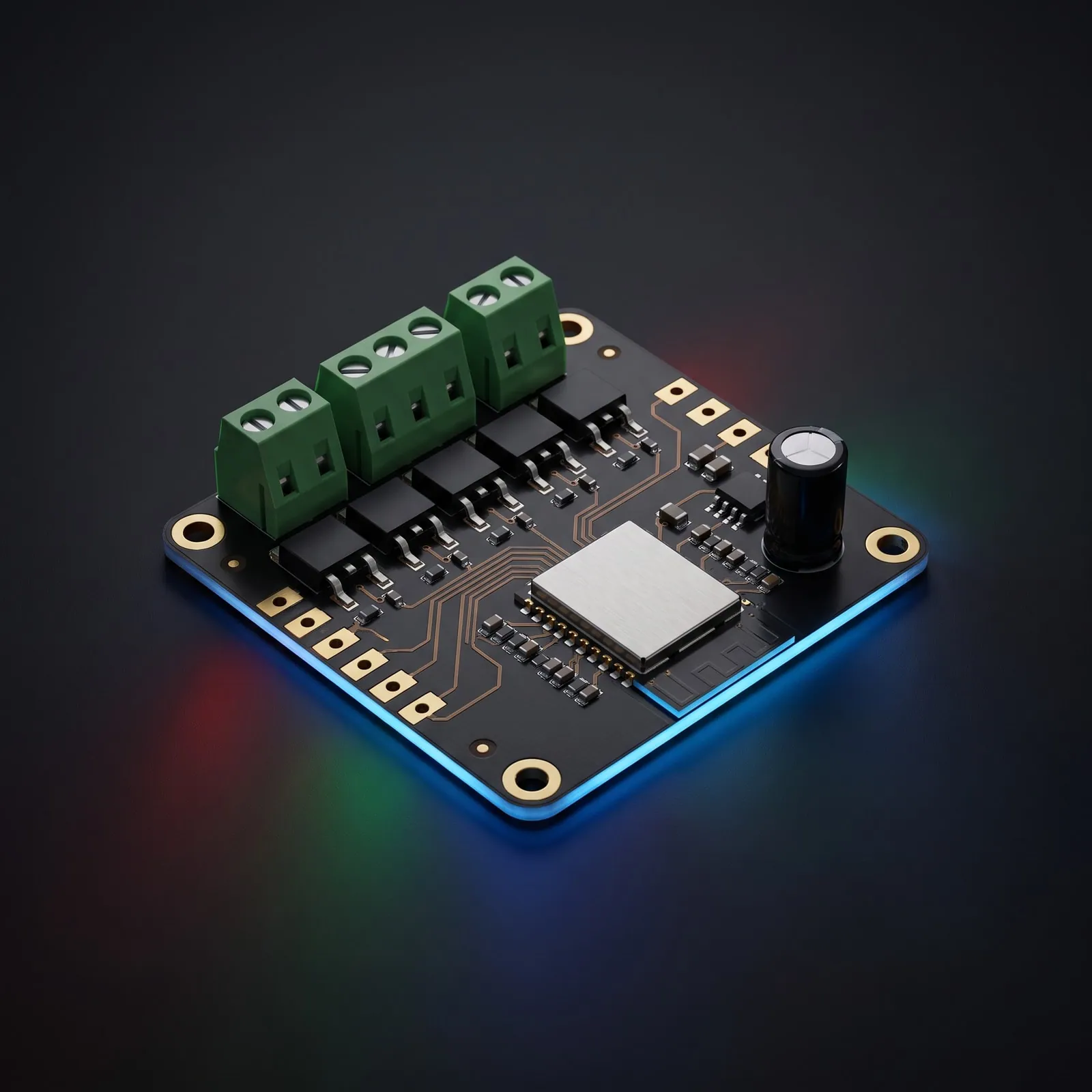

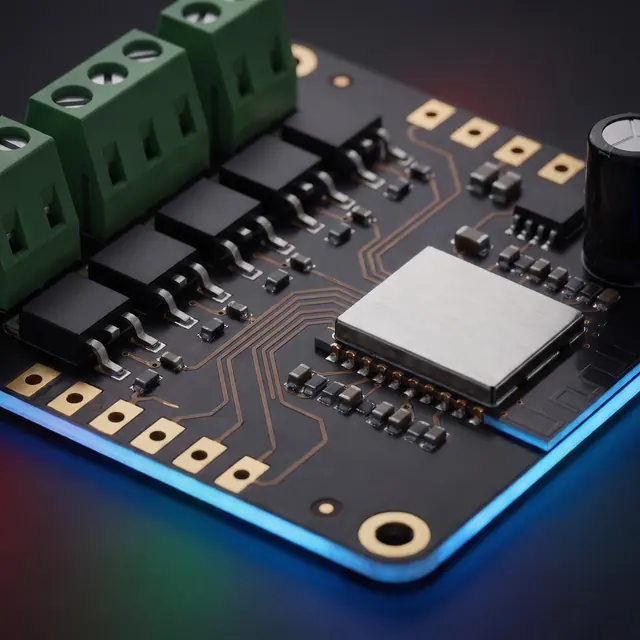

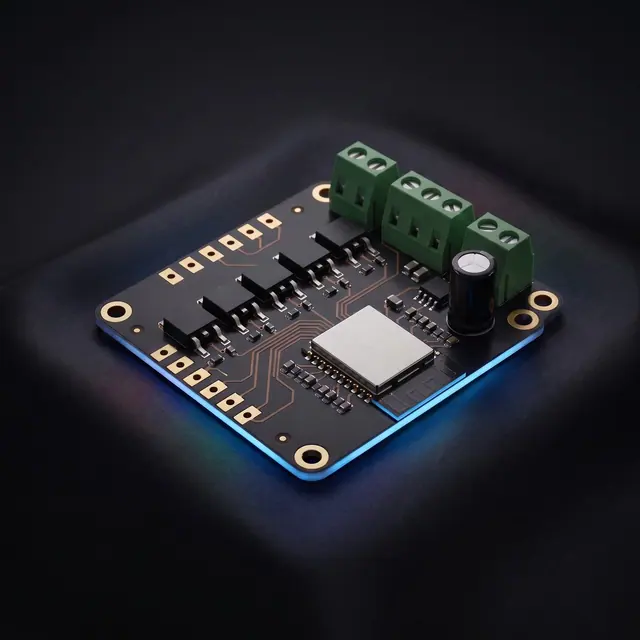

CLT-1102 RGB Led Dimmer, pergola ve kış bahçesi sistemlerinde kullanılan RGB LED aydınlatmalar için tasarlanmış endüstriyel otomasyon kontrol kartıdır. 12–24V DC giriş voltajı aralığında çalışır ve 680W güç çıkışı destekler. On/Off, Cycle (renk döngüsü) ve Dimmer fonksiyonları ile RGB LED aydınlatma seviyesini ve renk geçişlerini hassas biçimde kontrol eder. Kuru kontak girişi ile akıllı ev sistemlerine entegrasyon sağlar. Kablosuz iletişim modülü ile mobil uygulama veya uzaktan kumanda üzerinden kontrol imkanı sunar.
Konnektör & Pin Çıkışları
Power SocketGüç & RGB LED Çıkışı
| Pin | Sinyal | Açıklama |
|---|---|---|
| 1 | 12–24V DC (+) | Besleme gerilimi pozitif giriş |
| 2 | 12–24V DC (−) | Besleme gerilimi negatif (GND) |
| 3 | LED (+) | LED ortak anot pozitif güç çıkışı |
| 4 | LED B | Mavi (Blue) kanal PWM çıkışı |
| 5 | LED G | Yeşil (Green) kanal PWM çıkışı |
| 6 | LED R | Kırmızı (Red) kanal PWM çıkışı |
Sensor SocketSensör & Kontak Girişleri
| Pin | Sinyal | Açıklama |
|---|---|---|
| 7 | Dry Contact COM | Kuru kontak ortak (Common) |
| 8 | Dry Contact Cycle | Kuru kontak — Cycle modu başlat (renk döngüsü) |
| 9 | Dry Contact Cycle Stop | Kuru kontak — Cycle modu durdur |
| 10 | Shutter N | Shutter nötr bağlantısı |
| 11 | Shutter Up | Shutter yukarı komutu (LED aç / parlaklık artır) |
| 12 | Shutter Down | Shutter aşağı komutu (LED kapat / parlaklık azalt) |
Elektriksel Özellikler
| Parametre | Değer |
|---|---|
| Giriş Voltajı | 12–24V DC |
| Maksimum Güç | 680W |
| LED Kanal Sayısı | 3 (R / G / B) |
| Dimmer Çözünürlüğü | PWM (0–100% / kanal) |
| Fonksiyonlar | On/Off + Cycle + Dimmer |
| Kuru Kontak | 3 kanal (COM / Cycle / Cycle Stop) |
| Shutter Girişi | 3 kanal (N / Up / Down) |
| Kablosuz Bağlantı | Wi-Fi + Bluetooth |
| Koruma | Aşırı akım, kısa devre, termal koruma |
| Çalışma Sıcaklığı | −20°C ~ +60°C |
| PCB Boyutu | 105 × 55 mm |
| Montaj | Kasa içi montaj |
Özellikler
RGB Renk Kontrolü
Kırmızı, Yeşil ve Mavi kanallar bağımsız PWM ile kontrol edilir. 16 milyon+ renk kombinasyonu ile istenen renk tonuna hassas biçimde ulaşılır.
Cycle Modu (Renk Döngüsü)
Otomatik renk geçiş modu. Önceden tanımlı renk senaryoları arasında akıcı geçiş yapar. Geçiş hızı ayarlanabilir.
PWM Dimmer Kontrolü
Her bir RGB kanalı bağımsız olarak %0–100 arasında dimmer edilebilir. Toplam parlaklık kontrolü ile genel aydınlatma seviyesi ayarlanır.
Kablosuz Kontrol
Wi-Fi ve Bluetooth bağlantısı ile mobil uygulama veya uzaktan kumanda üzerinden RGB renk ve parlaklık kontrolü.
Yüksek Güç Desteği
680W güç kapasitesi ile uzun RGB LED şerit hatlarını tek karttan sürebilir. Endüstriyel pergola aydınlatma sistemleri için idealdir.
Akıllı Ev Entegrasyonu
Kuru kontak girişi ile KNX, akıllı ev panelleri ve otomasyon sistemlerine entegrasyon. Dış sistemlerden renk ve parlaklık kontrolü.
Butonlar & Göstergeler
- SW1 — On/Off
- Kısa basış: RGB LED aydınlatmayı açar/kapatır. Son renk ve parlaklık seviyesi hafızada saklanır.
- SW2 — Mode/Dimmer
- Kısa basış: Çalışma modunu değiştirir (Sabit Renk → Cycle → Sabit Renk). Uzun basış: Parlaklığı sürekli artırır/azaltır.
- LED Gösterge
- Kart üzerindeki durum LED'i: Yanıyor = sistem aktif, Yanıp sönüyor = cycle modu aktif, Kapalı = bekleme modu.
Kurulum & Devreye Alma Rehberi
On/Off (SW1)
Kısa basış: RGB LED aydınlatmayı açar veya kapatır.
Uzun basış: Fabrika ayarlarına sıfırlar (tüm ayarlar varsayılana döner).
Mode/Dimmer (SW2)
Kısa basış: Çalışma modunu değiştirir: Sabit Renk → Cycle → Sabit Renk.
Uzun basış: Parlaklığı sürekli artırır veya azaltır (bırakınca durur).
SW1 + SW2 Birlikte
Eşleştirme moduna girer. Kablosuz kumanda veya mobil uygulama ile eşleştirme işlemi başlatılır.
Adım 1
Bağlantı Kontrolü
Tüm kablo bağlantılarını datasheet'te belirtildiği şekilde tamamlayın ve besleme voltajını kontrol edin.
- Power Socket'e 12–24V DC besleme bağlayın. Polariteye dikkat edin (+/−).
- RGB LED şeridinin (+), R, G, B uçlarını Power Socket Pin 3, 6, 5, 4'e bağlayın.
- Beslemeyi açın ve kart üzerindeki durum LED'inin yandığını kontrol edin.
- SW1 butonuna basarak RGB LED şeridin yanıp yanmadığını test edin.
İpucu: LED yanmıyorsa önce besleme voltajını ve RGB LED bağlantı sırasını kontrol edin. Common Anode (+) bağlantısına dikkat edin.
Adım 2
Renk ve Dimmer Testi
RGB aydınlatmanın renk ve dimmer fonksiyonlarını test edin.
- SW1 ile LED'i açın.
- SW2 butonuna kısa basarak Cycle moduna geçin. Renk geçişlerini gözlemleyin.
- SW2 butonuna tekrar kısa basarak Sabit Renk moduna dönün.
- SW2 butonuna uzun basarak dimmer fonksiyonunu test edin.
İpucu: Renk ve parlaklık ayarları otomatik olarak hafızaya kaydedilir.
Adım 3
Kablosuz Eşleştirme
Uzaktan kumanda veya mobil uygulama ile eşleştirme yapın.
- SW1 + SW2 butonlarına birlikte basarak eşleştirme moduna girin.
- Buzzer 1× uzun bip verdiğinde eşleştirme modu aktiftir.
- Uzaktan kumanda veya mobil uygulamadan eşleştirme işlemini başlatın.
- Buzzer 3× kısa bip verdiğinde eşleştirme başarılıdır.
İpucu: Eşleştirme modu 30 saniye aktif kalır.
Uyarı: Birden fazla kumanda eşleştirilebilir. Mevcut eşleştirmeler silinmez.
Buzzer Sinyal Kodları
| Sinyal | Açıklama |
|---|---|
| 1× kısa bip | LED açıldı |
| 2× kısa bip | LED kapatıldı |
| 1× uzun bip | Eşleştirme modu aktif |
| 3× kısa bip | Eşleştirme başarılı |
| 2× uzun bip | Cycle modu aktif |
| 3× uzun bip | Fabrika ayarlarına sıfırlandı |
Çalışma modları
Sabit Renk Modu
Seçilen renk ve parlaklık seviyesinde sabit aydınlatma. Renk ve parlaklık kablosuz kumanda veya mobil uygulama ile değiştirilebilir.
- On/Off kontrolü (SW1 veya kablosuz)
- RGB kanal bazlı PWM dimmer (%0–100)
- 16 milyon+ renk kombinasyonu
- Son renk ve parlaklık hafızada saklanır
- Kuru kontak girişi aktif
Cycle Modu (Renk Döngüsü)
Otomatik renk geçiş modu. Önceden tanımlı renk senaryoları arasında akıcı geçiş yapar.
- Otomatik renk geçişi
- Geçiş hızı ayarlanabilir
- Birden fazla senaryo desteği
- Parlaklık seviyesi dimmer ile ayarlanabilir
Pairing Mode
Kablosuz eşleştirme modu. SW1 + SW2 birlikte basılarak aktif edilir.
- 30 saniye süre ile eşleştirme penceresi açılır
- Birden fazla kumanda eşleştirilebilir
- Mevcut eşleştirmeler korunur
Uyarı: Tüm eşleştirmeleri silmek için fabrika ayarlarına sıfırlama yapın (SW1 uzun basış).
Önemli Notlar

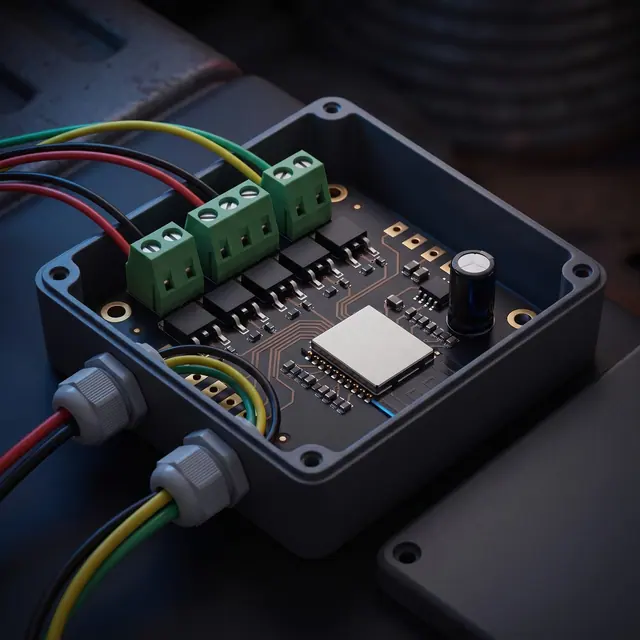

- Kart, kasa içine montajlanmalıdır. Doğrudan dış ortama maruz bırakılmamalıdır.
- LED bağlantısı yapılmadan önce besleme voltajının ve polaritesinin doğru olduğundan emin olun.
- RGB LED şerit Common Anode (+) tipinde olmalıdır. Common Cathode (−) desteklenmez.
- Kuru kontak girişi potansiyel-free (volt-free) olmalıdır.
- LED şerit toplam uzunluğu ve güç tüketimi, kartın 680W güç kapasitesini aşmamalıdır.
- R, G, B kanal bağlantı sırasına dikkat edin. Yanlış bağlantı renk karışmasına neden olur.
Kurulum, yetkin bir elektrik teknisyeni tarafından ve yürürlükteki mevzuata uygun şekilde yapılmalıdır.
