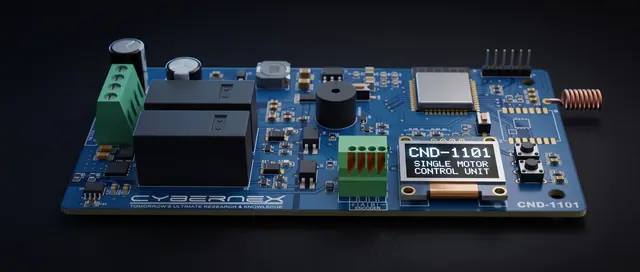

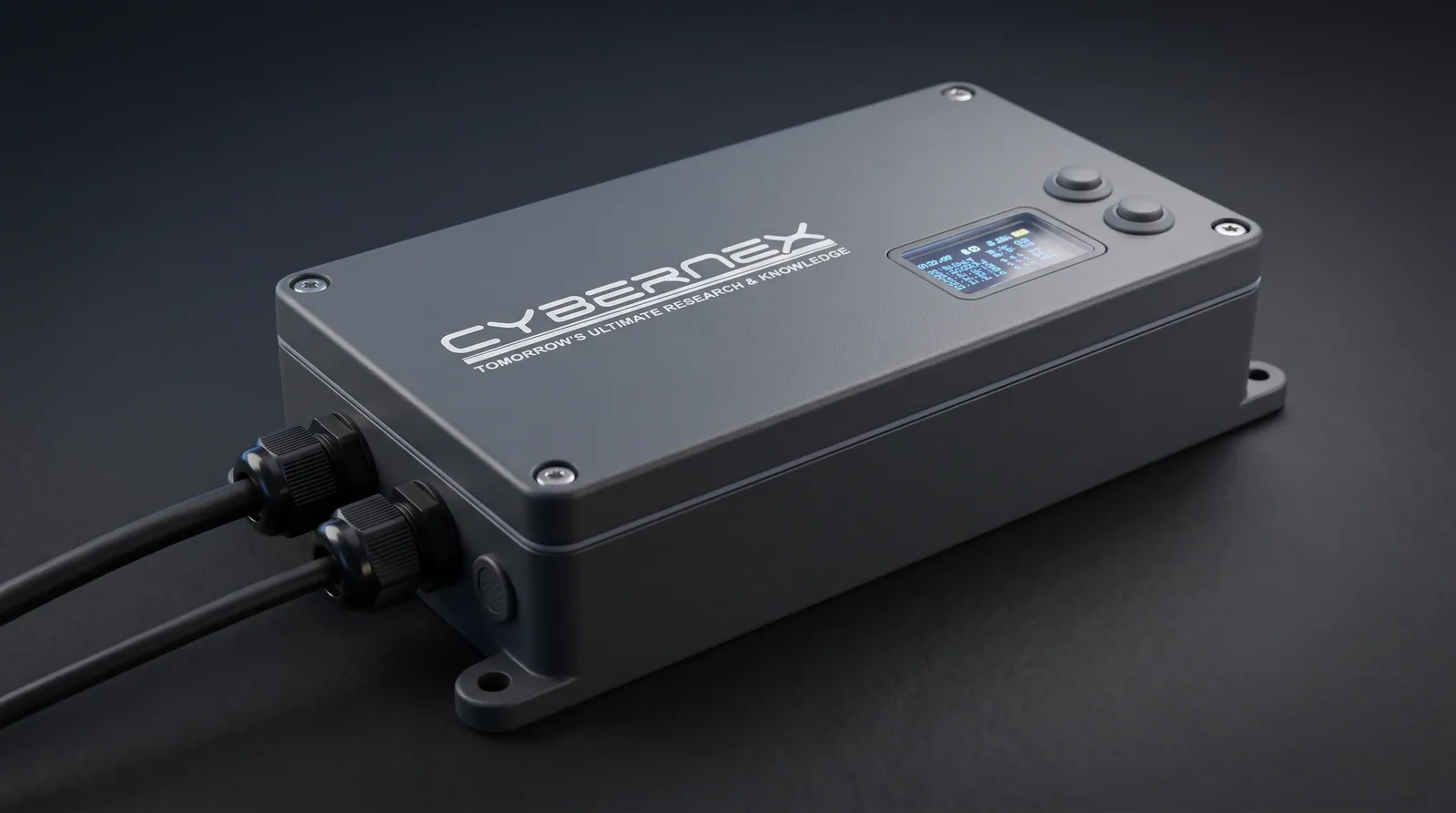

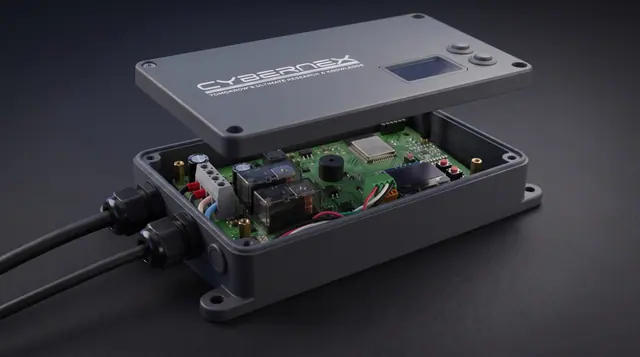

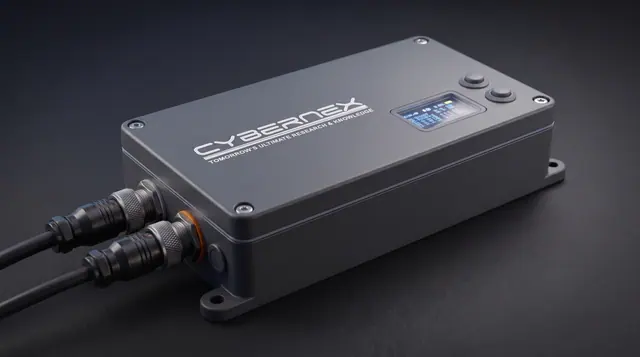

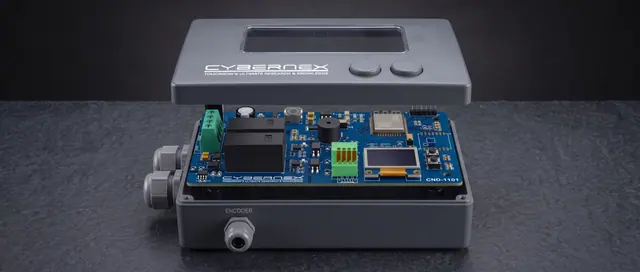

Model kodu · CND-1101
Tek motor kontrol kartı
Tek motorlu sistemler için sürüş, limit ve pozisyon kontrolü.
Liste fiyatı
$110/ adet
Fiyatlar USD cinsinden ve KDV hariçtir. İhracat teslimlerinde KDV uygulanmaz.
Liste fiyatları bilgilendirme amaçlıdır; kesin fiyat size iletilen yazılı teklifte belirlenir.
MOQ · 10 adet
Minimum sipariş adedi, üretici ve bayi alımları için geçerli toptan koşuludur. Tek bir proje için bu adede ulaşmanız gerekmez; ihtiyacınız kadar adet için bizimle iletişime geçin.
Tek proje için iletişime geçinTeknik bilgiler
- Model kodu
- CND-1101
- Kategori
- Kontrol Kartları
- Mimari
- Standalone
- Birim
- adet
- MOQ
- 10 adet
Teknik Döküman
Teknik doküman
Revizyon 1
Genel Bakış
CND-1101 Single Motor Control Unit, pergola ve tente sistemlerinde kullanılan tek motorlu DC sürücüler için tasarlanmış endüstriyel otomasyon kontrol kartıdır. 12–24V DC giriş voltajı aralığında çalışır ve 10A'e kadar motor akımını destekler. Dahili Hall-Encoder girişi sayesinde motorun pozisyonunu hassas biçimde takip eder. Kuru kontak ve shutter girişleri ile akıllı ev sistemlerine entegrasyon sağlar. Sesli uyarı buzzer'ı, limit butonları ve kablosuz iletişim modülü ile profesyonel kurulum ve kullanım kolaylığı sunar.
Konnektör & Pin Çıkışları
CN1Güç & Motor Çıkışı
| Pin | Sinyal | Açıklama |
|---|---|---|
| 1 | 12–24V DC (+) | Besleme gerilimi pozitif giriş |
| 2 | 12–24V DC (+) | Besleme gerilimi pozitif giriş (paralel) |
| 3 | Motor Forward | Motor ileri yön güç çıkışı |
| 4 | Motor Reverse | Motor geri yön güç çıkışı |
CN2Hall-Encoder Girişi
| Pin | Sinyal | Açıklama |
|---|---|---|
| 5 | Encoder GND (−) | Hall-Encoder negatif besleme |
| 6 | Encoder VCC (+) | Hall-Encoder pozitif besleme |
| 7 | Encoder A | Hall-Encoder A faz sinyali |
| 8 | Encoder B | Hall-Encoder B faz sinyali |
CN3Shutter & Kuru Kontak Girişleri
| Pin | Sinyal | Açıklama |
|---|---|---|
| 9 | Shutter N | Shutter nötr bağlantısı |
| 10 | Shutter Down | Shutter aşağı komutu |
| 11 | Shutter Up | Shutter yukarı komutu |
| 12 | Dry Contact Down | Kuru kontak — aşağı yön |
| 13 | Dry Contact Up | Kuru kontak — yukarı yön |
| 14 | Dry Contact COM | Kuru kontak ortak (Common) |
Elektriksel Özellikler
| Parametre | Değer |
|---|---|
| Giriş Voltajı | 12–24V DC |
| Maks. Giriş Akımı | 10A |
| Motor Çıkış Akımı | 10A (sürekli) |
| Motor Tipi | DC Motor (Forward / Reverse) |
| Encoder Desteği | Hall-Effect Quadrature (A/B faz) |
| Kuru Kontak | 2 kanal (Up / Down) + COM |
| Shutter Girişi | 3 kanal (N / Up / Down) |
| Kablosuz Bağlantı | Wi-Fi + Bluetooth |
| Sesli Uyarı | Dahili buzzer |
| Limit Ayarı | Kart üzeri Up/Down limit butonları |
| Koruma | Aşırı akım, kısa devre, termal koruma |
| Çalışma Sıcaklığı | −20°C ~ +60°C |
| PCB Boyutu | 120 × 80 mm |
| Montaj | Kasa içi montaj (DIN ray opsiyonel) |
Özellikler
Hall-Encoder Pozisyon Takibi
Quadrature encoder desteği ile motorun açık/kapalı pozisyonunu hassas biçimde kaydeder. Elektrik kesintisi sonrası pozisyon hafızası korunur.
Akıllı Ev Entegrasyonu
Shutter ve kuru kontak girişleri sayesinde KNX, akıllı ev panelleri ve otomasyon sistemleri ile doğrudan entegre olur.
Kablosuz Kontrol
Wi-Fi ve Bluetooth bağlantısı ile mobil uygulama veya uzaktan kumanda üzerinden motor kontrolü.
Limit Butonları
Kart üzerindeki Up Limit ve Down Limit butonları ile motor hareket sınırları kolayca ayarlanır.
Çift Yönlü Motor Sürücü
10A H-Bridge motor sürücü ile Forward/Reverse yön kontrolü. Yumuşak başlatma ve durdurma desteği.
Sesli Geri Bildirim
Dahili buzzer ile limit ulaşıldığında, eşleştirme modunda ve hata durumlarında sesli uyarı verir.
Butonlar & Göstergeler
- SW3 — Down Limit
- Kısa basış: Alt limit pozisyonunu kaydeder. Uzun basış: Kayıtlı alt limiti siler.
- SW4 — Up Limit
- Kısa basış: Üst limit pozisyonunu kaydeder. Uzun basış: Kayıtlı üst limiti siler.
- Buzzer
- Limit kaydı, mod değişimi ve hata durumlarında farklı bip paternleri ile sesli geri bildirim sağlar.
Kurulum & Devreye Alma Rehberi
Up Limit (SW4)
Kısa basış: Üst limit pozisyonunu kaydeder.
Uzun basış: Kayıtlı üst limiti iptal eder / siler.
Down Limit (SW3)
Kısa basış: Alt limit pozisyonunu kaydeder.
Uzun basış: Kayıtlı alt limiti iptal eder / siler.
SW3 + SW4 Birlikte
Çalışma modunu değiştirir. Single Mode ve Free Mode arasında geçiş yapar.
Adım 1
Alt Limit Tanımlama
Tüm kablo bağlantılarının doğru yapıldığından emin olun. Motoru alt limit noktasına getirin ve sistemi Single Mode'a alın.
- SW3 + SW4 butonlarına birlikte basarak çalışma modunu kontrol edin.
- Buzzer 3× kısa bip veriyorsa Single Mode aktiftir. 2× kısa bip veriyorsa tekrar basarak Single Mode'a geçin.
- Motoru istenen alt limit pozisyonuna hareket ettirin.
- Down Limit (SW3) butonuna bir kez kısa basın.
- Buzzer 1× uzun bip verdiğinde alt limit başarıyla kaydedilmiştir.
İpucu: Buzzer sesi algılanmıyorsa butona tam bastığınızdan emin olun.
Uyarı: Limiti silmek için aynı butona uzun basın. Buzzer 3× uzun bip ile silme işlemini onaylar.
Adım 2
Üst Limit Tanımlama
Alt limit kaydedildikten sonra motoru üst limit noktasına getirin.
- Motoru istenen üst limit pozisyonuna hareket ettirin.
- Up Limit (SW4) butonuna bir kez kısa basın.
- Buzzer 2× uzun bip verdiğinde üst limit başarıyla kaydedilmiştir.
İpucu: Üst limit kaydından sonra sistem kullanıma hazırdır.
Uyarı: Limiti silmek için aynı butona uzun basın. Buzzer 3× uzun bip ile silme işlemini onaylar.
Buzzer Sinyal Kodları
| Sinyal | Açıklama |
|---|---|
| 2× kısa bip | Free Mode aktif |
| 3× kısa bip | Single Mode aktif |
| 1× uzun bip | Limit başarıyla kaydedildi |
| 2× uzun bip | Üst limit kaydedildi — sistem kullanıma hazır |
| 3× uzun bip | Limit başarıyla silindi |
Çalışma modları
Single Mode
Standart çalışma modu. Motor, tanımlanan üst ve alt limit pozisyonları arasında kontrollü biçimde çalışır.
- Soft Start / Soft Stop özelliği aktif
- Hall-Encoder ile hassas pozisyon takibi
- Tıkanma algılama (stall detection) aktif
- Limit pozisyonlarında otomatik durma
- Elektrik kesintisi sonrası pozisyon hafızası korunur
Free Mode
Manuel test ve bakım modu. Yalnızca yetkili teknisyenler tarafından kullanılmalıdır.
- Limit kontrolü devre dışı
- Tıkanma algılama devre dışı
- Pozisyon takibi devre dışı
- Motor serbest hareket eder
Uyarı: Free Mode'dan çıkıldığında pozisyon sayaçları ve limit verileri sıfırlanır. Limitler yeniden tanımlanmalıdır.
Önemli Notlar
- Kart, kasa içine montajlanmalıdır. Doğrudan dış ortama maruz bırakılmamalıdır.
- Motor bağlantısı yapılmadan önce besleme voltajının doğru olduğundan emin olun.
- Encoder kablosu uzunluğu 3 metre'yi geçmemelidir; uzun kablolarda blendajlı kablo kullanılmalıdır.
- Kuru kontak girişleri potansiyel-free (volt-free) olmalıdır.
- Limit ayarları yapılmadan motor çalıştırılmamalıdır.
Kurulum, yetkin bir elektrik teknisyeni tarafından ve yürürlükteki mevzuata uygun şekilde yapılmalıdır.
